最大12品種の異形部品挿入
異形部品挿入機 Board-Packer AMA
製品概要
各種異形部品の荷姿（スティック・バルク・トレイ）に合わせたフィーダ類の搭載により、多品種対応の異形部品挿入機。
製品の特長
特長その1
２台の挿入ヘッドにより、多種の異形部品への対応が可能。

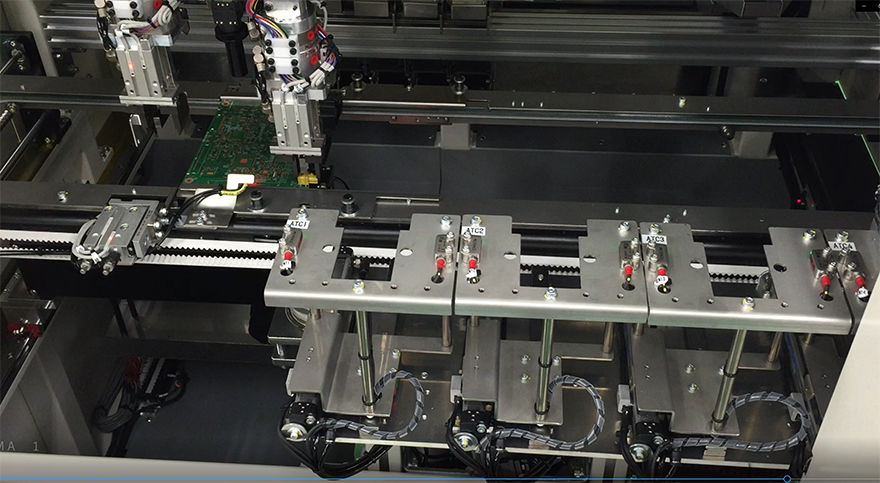

チャック交換ATC機能（オプション）により多形状の異形部品対応が可能。
特長その2
大型部品 長さ100mm×幅40mm×高さ５0mmのへの対応が可能。
特長その3
クリンチ機能を標準装備し、挿入後の部品浮き・抜けを防止、品質向上が可能。
特長その4
基板穴位置修正カメラを標準装備。（全点修正・フィデューシャル）
基板幅自動調整コンベアを標準装備。
標準仕様
| 機種名 | 異形部品挿入機 | |
|---|---|---|
| 型式 | AMA | |
| 対象基板サイズ | Min.80×50㎜ Max.450×330㎜ | |
| 挿入ヘッド | 独立駆動 2ヘッド | |
| 挿入方向 | 0°・90°・180°・-90° ※1°単位でのθ対応可能 | |
| 挿入タクトタイム | 約3.0秒/個 部品形状により変動 | |
| 基板供給搬出時間 | 約3.0秒 | |
| 搭載可能フィーダ数 | 最大12台 ※スティックフィーダ時 | |
| クリンチヘッド | 独立駆動2クリンチ ※対象部品による | |
| 外形寸法 | 高さ（H） | 1,470mm ※3色灯・部品供給フィーダは除く |
| 幅（W） | 1,340㎜ | |
| 奥行（D） | 1,320㎜ | |
| 重量 | 650kg ※部品供給フィーダは除く | |
| 動力源 | 電源 | 3相 AC200V（50/60Hz） 3.5KVA |
| ドライエア | 0.5MPa 60L/min（ANR） | |

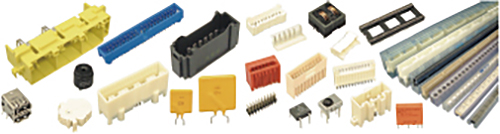

| 対象部品 | MAX.100mm(L)×40mm(W)×50mm(H) ※Hはリード込み ATC仕様は30mm(H)以下 ※30mm(H)以上は原則専用チャック 各種異形部品 ※スティック・バルク・トレイ その他 |
|
| 標準装備 | 基板穴位置修正カメラ 基板幅自動調整コンベア |
|
| オプション | ネジ締めユニット クリンチ 3ヘッド対応 全ピン検出クリンチユニット |
|
用途事例
車載基板の大型コネクタ挿入後のネジ締めなど、カスタム対応可能な異形部品挿入機。
