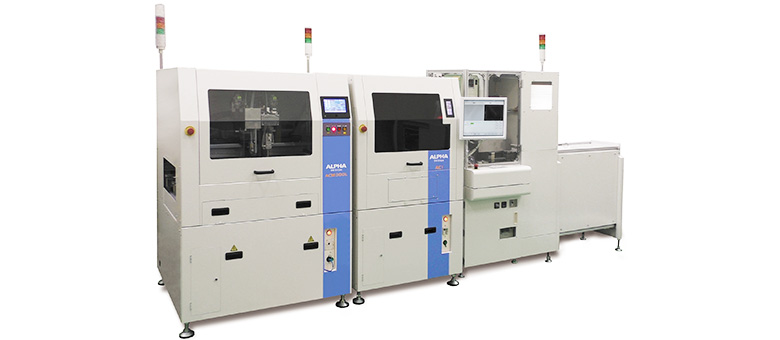

ACI

AI式で検査プログラム簡単作成。2値化検査で、マスター画像との差分、面積比で判定するため、より正確な判定が可能。

製品概要

塗布の禁止区域への飛び散り検査、未塗布部の検査が可能。

製品の特長

特長その1

検査結果の判定基準を上書きさせ覚えさせるAI式検査プログラム。
自動閾値設定のため、誰でも簡単に作成ができる。
判定基準もマスター画像との差分、面積比の両方で判定するため、より正確な判定が可能。

標準仕様

機種名 塗布検査装置
型式 ACI
対象基板寸法 Max.550×450㎜ Min.80×50㎜
Hight.80mm Weight-Max.2kg
Max.550×450㎜ Min.80×50㎜
基板厚さ MAX.3mm Min.0.8mm
検査可能部品 Hight-MAX.30mm 基板反り MAX.2t
装置サイズ 幅(W)900㎜×1100㎜×奥行(D)×高さ(H)1,600㎜
（3色灯含む突起部除く）
重量 約300kg
動力源 電源 単相 100V ±10%以内 50/60Hz 15A
動力源 エア 0.5MPa以上
コンベア幅調整 自動幅可変(50～450mm)
基板搬送速度 MAX.250mm/s. 速度可変可能(手動)
基板搬送高さ 900mm±15㎜
ロボット速度 XY軸 250mm/s
基板位置決め ストッパ＆外形位置決め
画像処理 視野角 160×120mm 画素数500万画素(カラー) カメラWD500mm 照明WD260mm(固定)
画像処理仕様1 2値化処理(塗布部を白、無塗布部を黒) 未塗布部Φ0.5mm 塗布飛散Φ0.5mm
画像処理仕様2 照明UV-LED 蛍光灯、処理速度0.1s～0.5s
制御部 本体動作 シーケンサーによるラダー制御、画像処理他通信 PC
